鋁合金高精手動平移臺RC103TM系列
RC103TM60-13M（新產品）

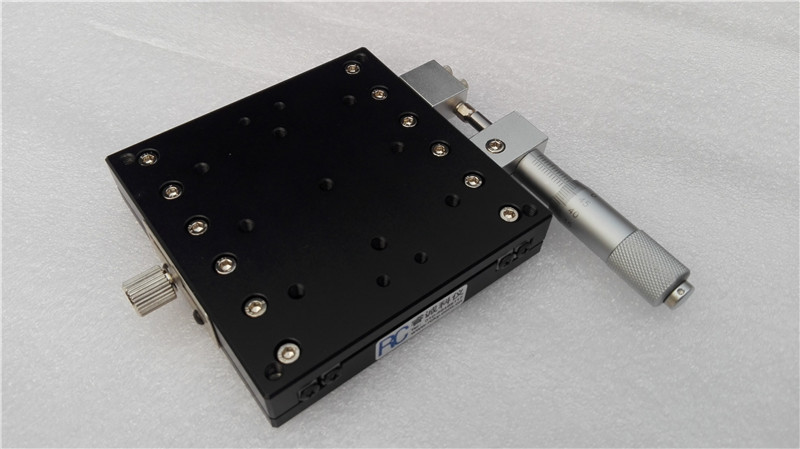

RC102TM100-25

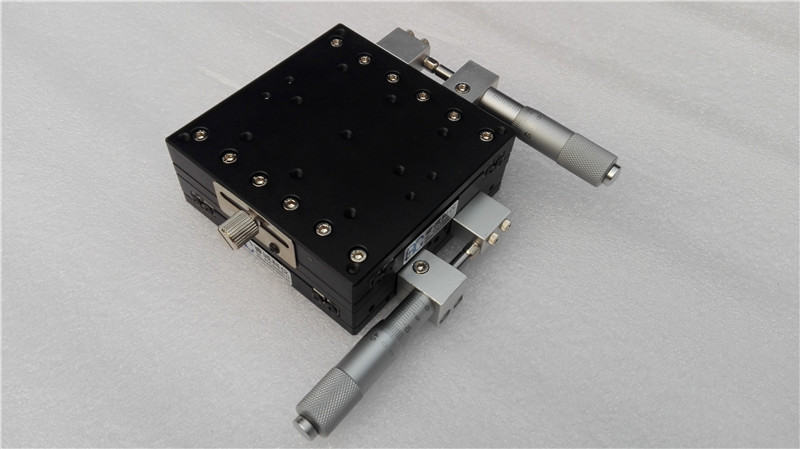

RC102ZM100-25 （二維平移臺）
| 產品型號 | RC102TM40-13 | RC103TM60-13M | RC102TM60-25 | RC103TM100-25 | RC102TM100-50 | RC103TM120-50 | |
|
結 構 描 述 |
行程 | 13mm | 13mm | 25mm | 25 | 50mm | 50MM |
| 尺寸 | 40×40mm | 60*60 | 60×60mm | 100x100mm | 100×100mm | 120x·120mm | |
| 厚度 | 18mm | 18mm | 18mm | 20mm | 24mm | 20mm | |
| 導軌 | 交叉滾柱導軌 | ||||||
| 承載 | 8kg | 15kg | 15kg | 20kg | 50kg | 30kg | |
| 重量 | 0.4kg | 0.75kg | 0.8kg | 1kg | 1.5kg | 1.5kg | |
|
精 度 |
分辨率 | 10μ | 10μ | 10μ | 10μ | 10μ | 10μ |
| 最小調整量 | 2μ | 2μ | 2μ | 2μ | 2μ | 2μ | |
| 備注：微分頭更換萬分頭分辨率可以達到0.5μ | |||||||
尺寸圖：

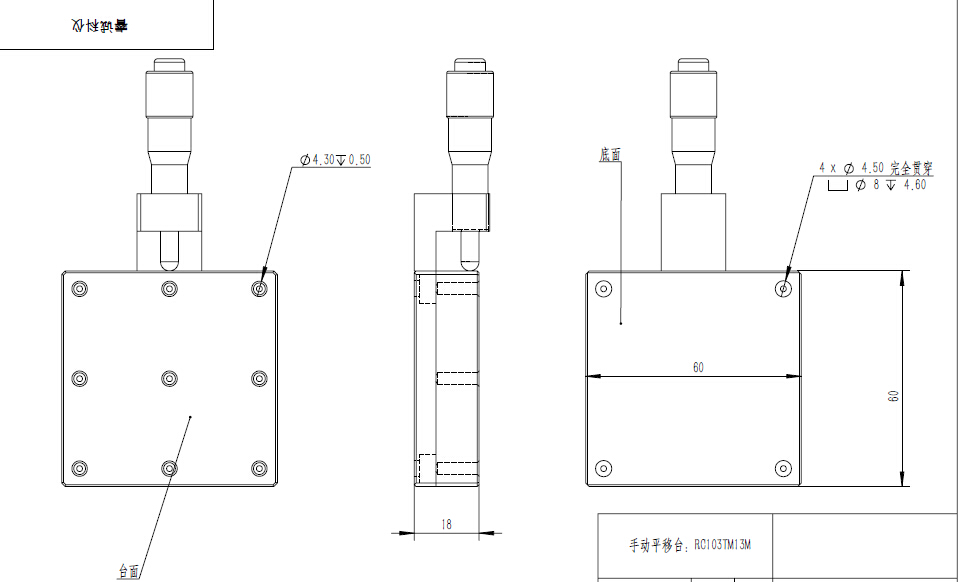

RC103TM60-13M

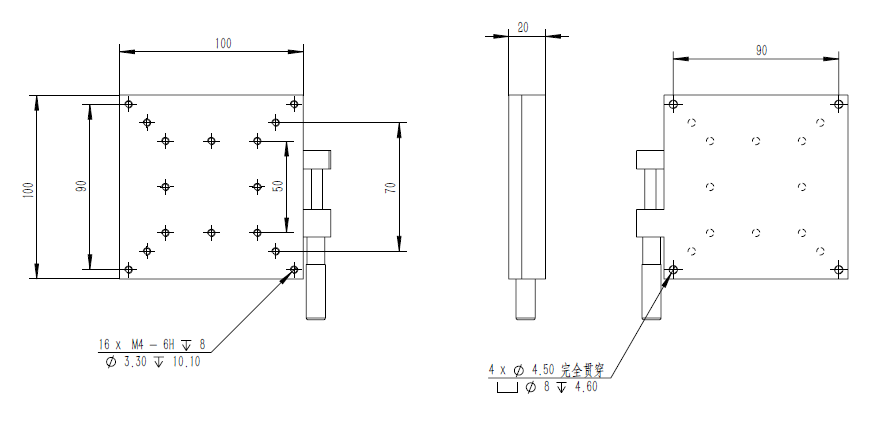

RC103TM100-25

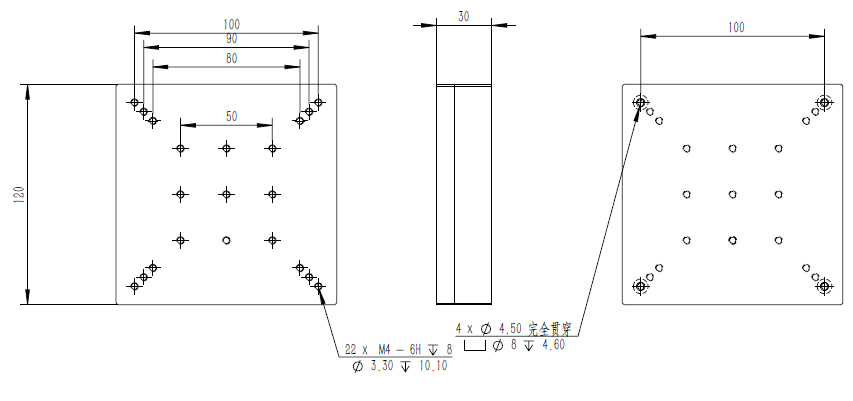

RC102TM120-50
