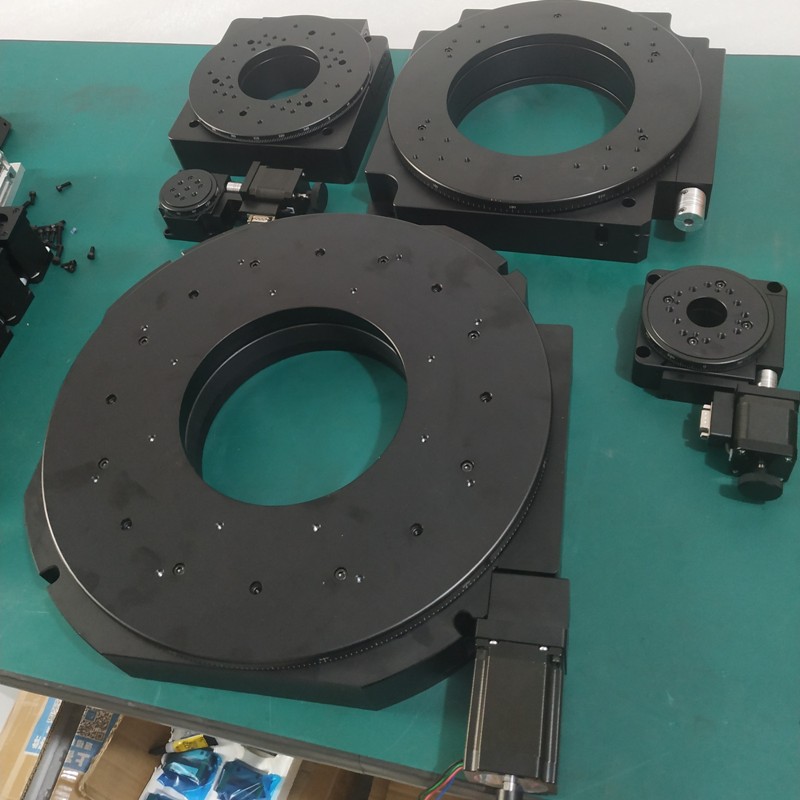

一維電動旋轉臺 RC01RA系列
|
產品特性： 1.采用精密研配的蝸輪蝸桿結構，運動舒適，可以任 意正向和反向旋轉。 2.設計精巧的消空回結構，可調整長期使用造成的空 回間隙。 3.特殊的結構設計保證了旋轉臺面極低的端跳和偏 心，使旋轉運動更加平穩。 4.臺面外圍的刻度圈是激光刻劃標尺，方便初始定位 和讀數。 |
參數介紹：
| 產品型號 | RC01RA60 | RC01RA100 | RC01RA200 | RC01RA300 | RC01RA400 | |
|
結 構 描 述 |
傳動比 | 90:1 | 180:1 | 180:1 | 270:1 | 720:1 |
| 臺面中間孔徑 | 無 | 30mm | 90mm | 90mm | 140mm | |
| 臺面直徑 | 60mm | 100 mm | 200mm | 300mm | 400mm | |
| 臺面承載 | 30kg | 50kg | 100kg | 120kg | ||
| 重量 | 1kg | 2kg | 8kg | 14kg | 30kg | |
|
精 度 |
分辨率 | 0.0003° | 0.00015° | 0.00015° | 0.0001° | 0.00005° |
| 最大速度 | 50°/sec | 25°/sec | 15°/sec | 5°/sec | ||
| 重復定位精度 | 0.01° | 0.005° | 0.003° | 0.002° | 0.005° | |
|
可以安裝圓光柵或者編碼器實現閉環控制。 可以根據要求定制非標高精度高速度轉臺。 |
||||||

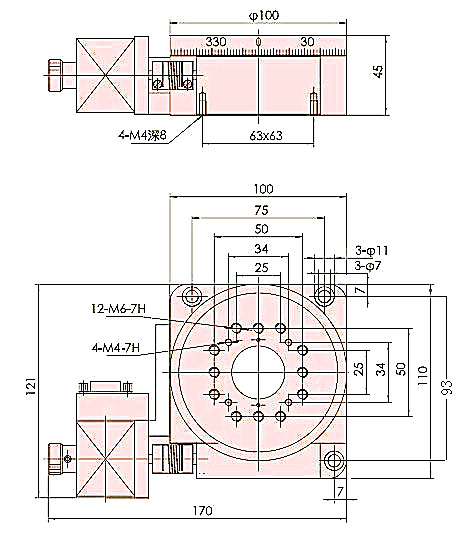

RC01RA100

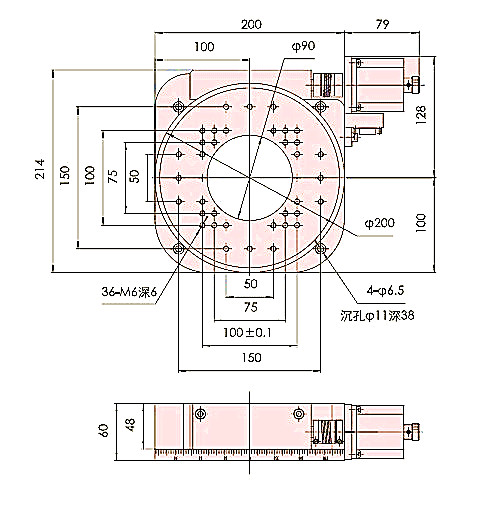

RC01RA200
RC01RA300

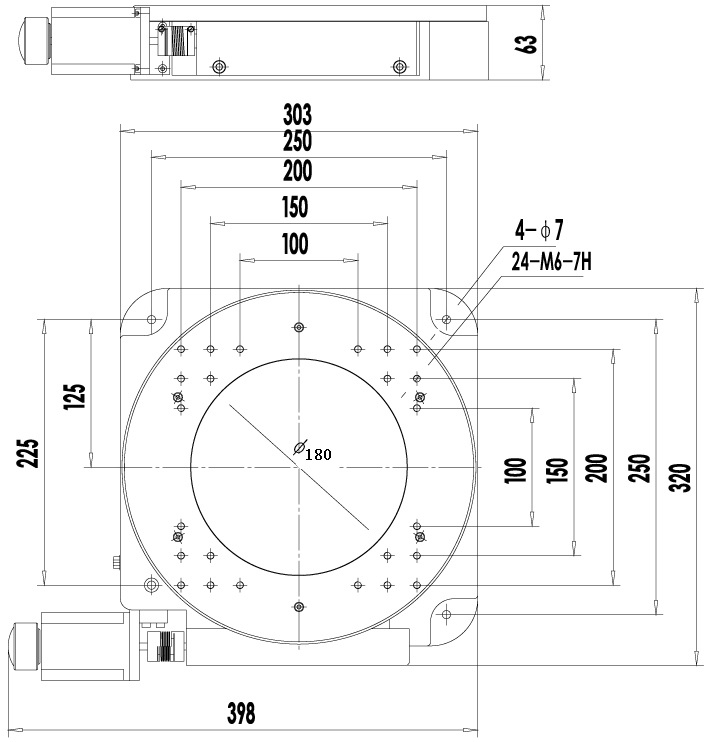

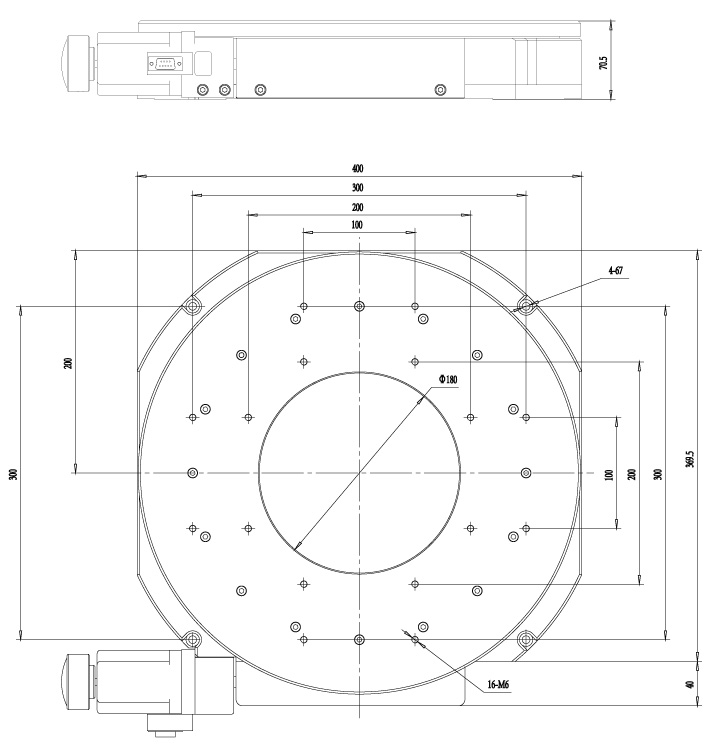

RC01RA400
