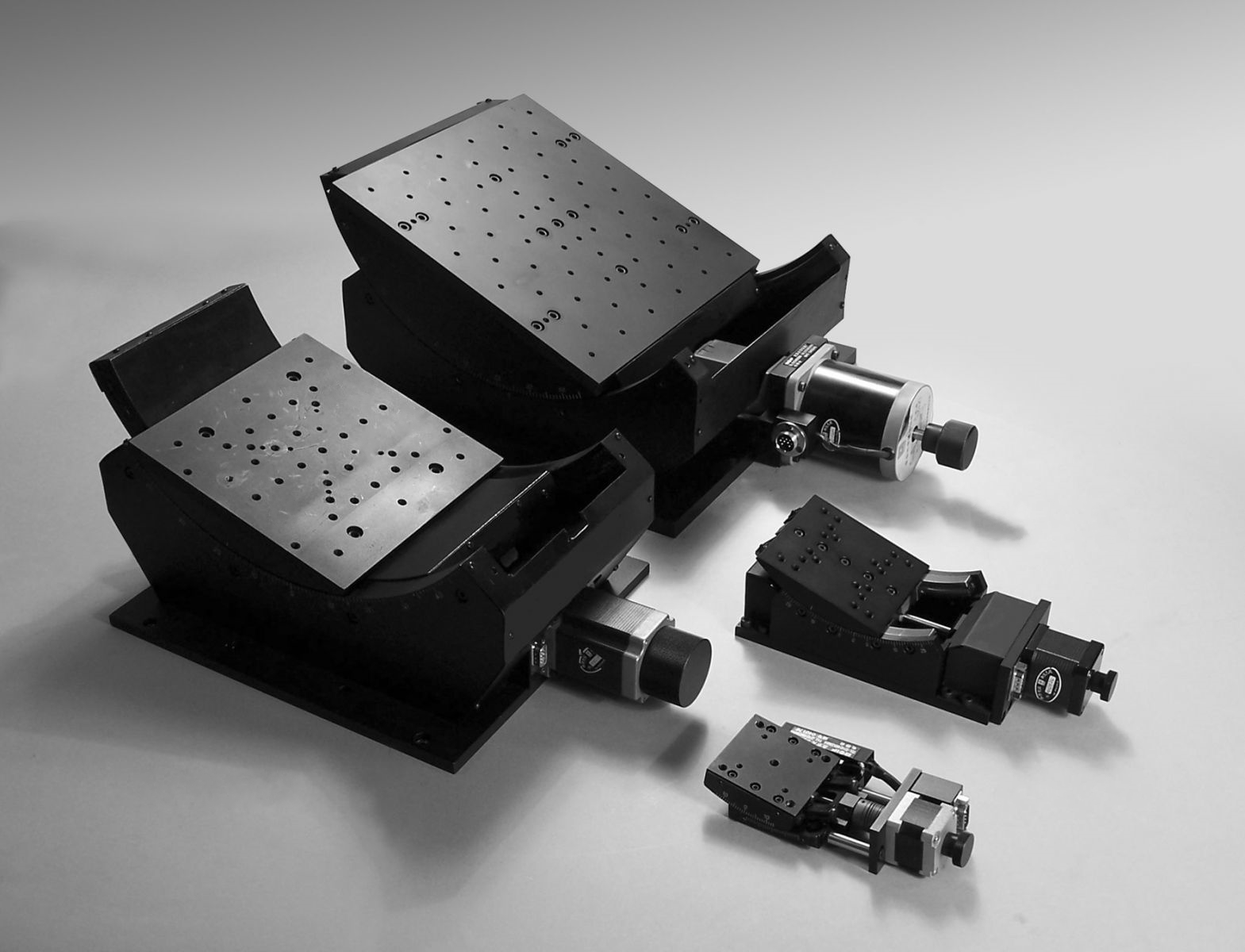

電動角位臺
產品特性：
1.采用精密研配的蝸輪蝸桿結構，運動舒適。
2.設計精巧的消空回結構，可調整長期使用造成的空
回間隙。
3.特殊的結構設計保證了旋轉臺面極低的偏擺和傾
斜，使旋轉運動更加平穩。
4.臺面外圍的刻度圈是激光刻劃標尺，方便初始定位
和讀數。
5.更換伺服電機高速運動，安裝編碼器閉環控制。
| 產品型號 | RC01GA15U | RC01GA15D | RC01GA45 | RC01GA10MX | RC01GA15MX | |
|
結 構 描 述 |
傳動比 | 252:1 | 352:1 | 352:1 | 464:1 | 400:1 |
| 臺面直徑 | 65×65mm | 65×65mm | 80×80mm | 100×130mm | 160×160mm | |
| 回轉中心高 | 50mm | 75mm | 50mm | 210mm | 140mm | |
| 臺面承載 | 5kg | 5kg | 10kg | 20kg | 40kg | |
| 重量 | 1kg | 1kg | 3kg | 5kg | 10kg | |
|
精 度 |
分辨率 | 0.005° | 0.007° | 0.007° | 0.0005° | 0.0005° |
| 最大速度 | 10°/sec | 6°/sec | 6°/sec | 6°/sec | 6°/sec | |
| 重復定位精度 | 0.01° | 0.01° | 0.01° | 0.002° | 0.005° | |

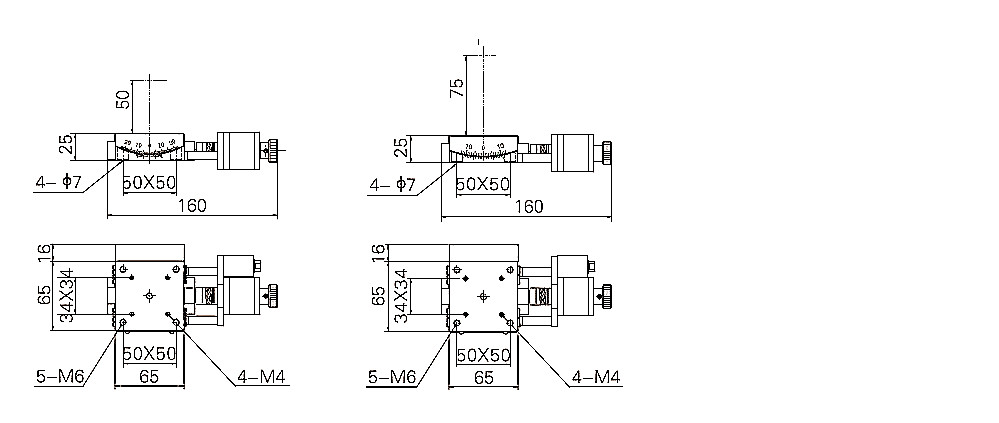

RC01GA15U RC01GA15D
